Snake 8x8 LED
Bc. Jan Divín, Bc. Petr Kříž, UREL, FEEC, VUT Brno
xdivin01
stud.feec.vutbr.cz
xkrizp06
stud.feec.vutbr.cz
Obsah:
- Úvod
- Realizace
- Závěr
- Literatura
Cílem projektu bylo vytvořit aplikaci na tříbarevný maticový displej o rozsahu 8x8 LED s ovládáním pomocí čtyř tlačítek. Jedná se o hru "Had",
kterou znáte například ze starých mobilních telefonů. Cílem této hry je posbírat co největší množství "jablek",
než se had zamotá a kousne do sebe. Po každém snězeném jablku se had prodlouží o jeden článek.
Celá realizace byla provedena na školní návrhové desce DEVELOPMENT BOARD ATmeg16, navrženou Jiřím Šebestou v roce 2006. K této vývojové desce byl
navíc ještě přidán externí modul s tříbarevným maticovým displejem. Využívá všechny porty použitého mikroprocesoru ATmega16, kde port A
je zelená barva, port C červená barva, port B výběr aktuálního řádku (tři piny) a port D tlačítka (čtyři piny).
Průběh samotného programu je poměrně jednoduchý. Po spuštění se inicializuje had na počáteční místo a je vygenerována počáteční náhodná poloha
prvního jablka (bod zelené barvy). Had má v tento okamžik délku tři články a jeho "hlava" je zvýrazněna oranžovou barvou. Tato situace je zobrazena

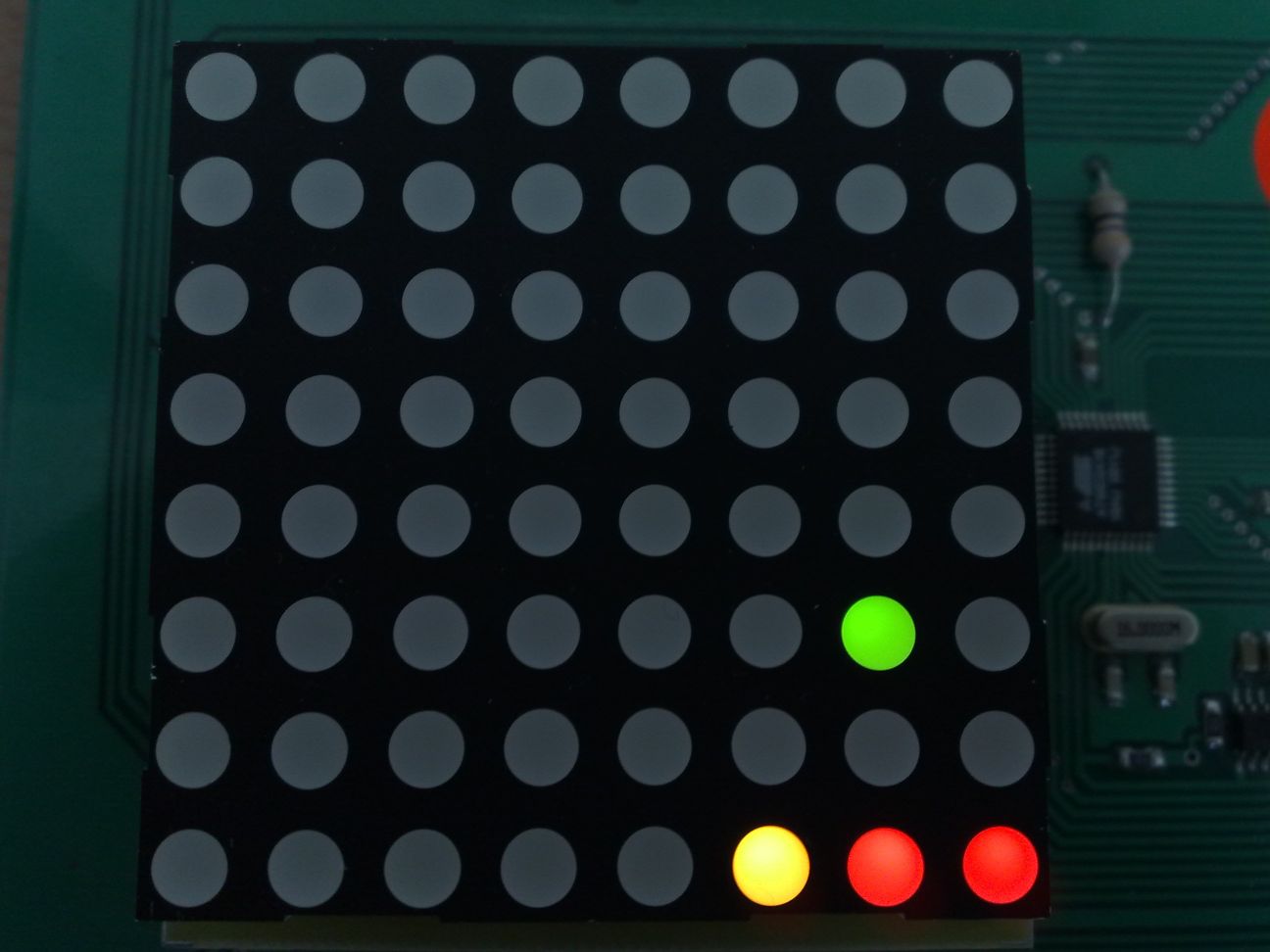

na obrázku níže.

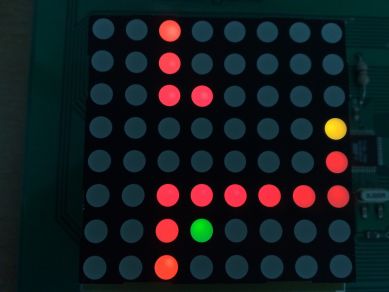

Dále je had ovládán čtyřmi tlačítky připojenými na port D (čtyři nejnižší piny) a ovládán ve směrech podle stisknutého tlačítka.
Tlačítko S1 vede hada doleva, S2 nahoru, S3 dolů a S4 doprava. Had má povoleno prostupovat zdmi a je mu zakázáno otočení o 180°, kdy by se

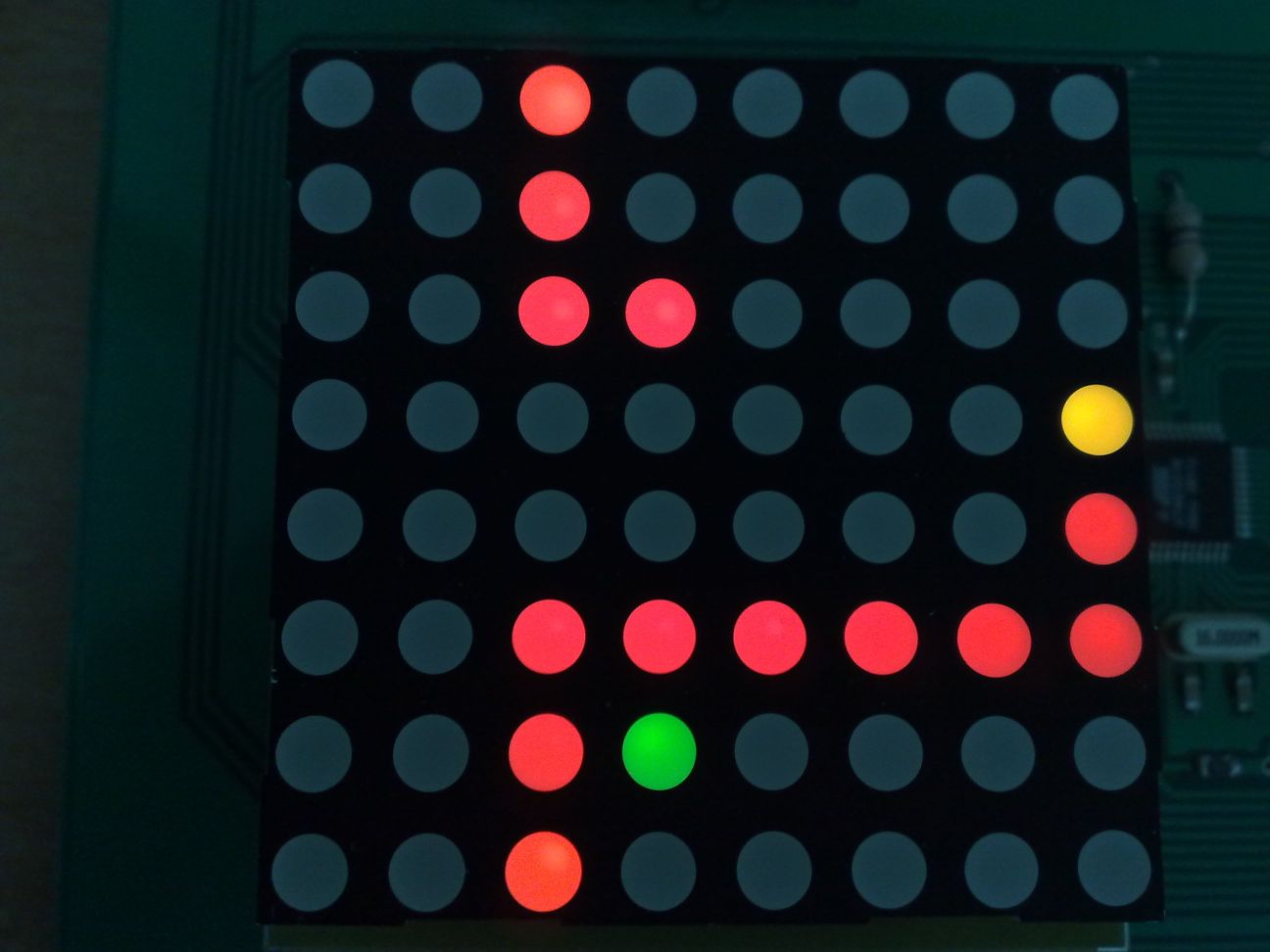

kousnul do druhého článku (požíral by sám sebe). Ukázka rozehrané hry je uvedena nížě.
Na závěr hry, pokud už se nepovede hráči uřídit hada a on se kousne kdekoliv do svého těla, bude na dobu přibližně dvou sekund zobrazen
tento stav s hlavou zakousnutou do těla a následně zobrazeno skóre, které je rovno počtu snědených jablíček (toto skóre je uloženo

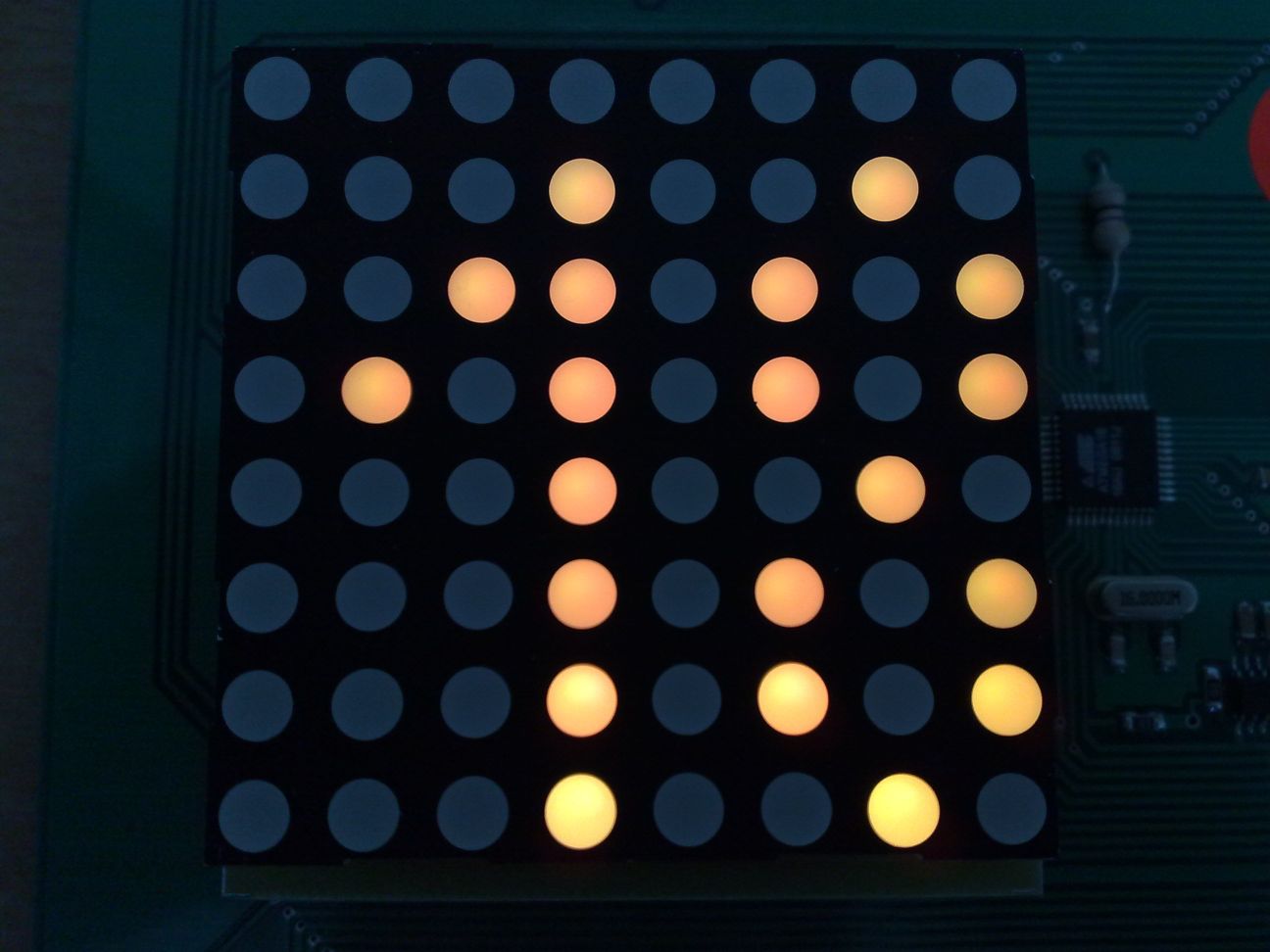

jako bitmapa pouze v datové paměti programu). Ukázka dosaženého počtu 18 bodů je uvedena níže.
Pokud chce hráč zlepšit své závěrečné skóre, musí zmáčknout tlačítko S1 (vlevo), které opětovně spustí aplikaci.
Názornou ukázku běhu programu lze shlédnout zde.
Byly provedeny dvě funkční programové realizace, uživatel rozdíl ve výsledku nepozná.
- Realizace je co do rozsahu kódu objemnější, protože byla psána ve dvou souborech. V externí knihovně,
která obsahuje funkce pro pohyb hada v rozměru 8x8 bodů, generování náhodné pozice jablka jako potravy
pro hada a funkci, která řeší případnou kolizi, tzn. zakousnutí hada do sebe sama. V hlavním programu
je poté kód, který obsluhuje aplikaci po hardwarové stránce, tzn. obsluha pro stisk tlačítka, volání pozice
hada a jablka pomocí funkcí z externí knihovny pro výpis na maticový displej. Krátká ukázka kódu je uvedena níže.
void tlacitka (void) //funkce na osetreni stisku tlacitka
{
if (horizont) //kontrolujeme,zda bylo stisknuto tlacitko ve
{ //vertikalnim nebo horizontalnim smeru
if (bit_is_clear(PIND,nahoru)) //pokud bylo stisknuto tlacitko nahoru,
{ //tak zmenime smer pohybu hada a promennou
pohyb = nahoru; //horizont vynulujeme, aby bylo mozno nastavit
horizont = 0; //dalsi smer pohybu vlevo nebo vpravo
}
if (bit_is_clear(PIND,dolu))
{
pohyb = dolu;
horizont = 0;
}
}
else
{
if (bit_is_clear(PIND,vlevo))
{
pohyb = vlevo;
horizont = 1;
}
if (bit_is_clear(PIND,vpravo))
{
pohyb = vpravo;
horizont = 1;
}
}
}
-
Realizace je napsána efektivněji, co do rozsahu kódu. Je psána v jednom souboru a obsahuje práci s ukazateli i s
programovou pamětí. Oproti první realizaci se po fatálním zakousnutí hada navíc zobrazí dosažené skóre.
Níže je uvedena ukázka kódu, který určuje, co se stane po zakousnutí hada do sebe sama.
while (tik<2000);//nechá svítit nabouraného hada cca 2sec
ukazj=&cisla[0]+(7*bodyj);//nahraje do ukazatele jednotek skóre počáteční řádek odpovídajícího čísla
ukazd=&cisla[0]+(7*bodyd);//nahraje do ukazatele desítek skóre počáteční řádek odpovídajícího čísla
for (i=0;i<7;i++)//zobrazí skóre
{
obrz[i] = pgm_read_byte(ukazd)<<4;//první desítky se nahrajou rovnou na čtyři horní bity
obrz[i] |= pgm_read_byte(ukazj); //k tomu se přičtou jednotky
obrc[i] = obrz[i]; //obraz bude oranžový
ukazd++; //další řádek z bitmapy
ukazj++;
}
obrz[7] = 0xff;//zhasnutí nevyužitého řádku skóre
obrc[7] = 0xff;
while (tik<800);//jen aby si uživatel užil alespoň 800ms svého skóre
tik=0;
while (bit_is_set( PIND,3 )); //opětovné spuštění hry stiskem tlačítka S1
Tento projekt byl zajímavý logický oříšek, který bylo možno řešit několika způsoby. Náš tým vytvořil dvě funkční realizace,
které se od sebe sice velmi liší stylem zdrojového kódu, ale v konečném výsledku realizují stejnou věc. První realizace je dvakrát
objemnější (co do rozsahu kódu) než druhá realizace a bez optimalizace zabírá 40% programové paměti. Využití datové paměti s optimalizací
je u obou realizací srovnatelná- cca. 17%.
Celý program pro AVR studio lze stáhnout zde (1. realizace) a zde (2. realizace).
Videoukázka druhé realizace je zde.
[1] Atmel Corporation. Datasheet ATmega16. Atmel Corporation, 2006, www.atmel.com/literature.
