Elektronický Xylofon

Štepán Hlaváč : xhlava08@stud.feec.vutbr.cz a Tomáš Cepek : xcepek00@feec.vutbr.cz

Obsah:

  1. Úvod
  2. Rozbor a realizace
  3. Výpis programu
  4. Závěr
  5. Použitá literatura

Úvod

        Úkolem je vytvořit Xylofon ovládaný pomocí ATMega16, který zahraje několik jednoduchých melodií

Rozbor a realizace

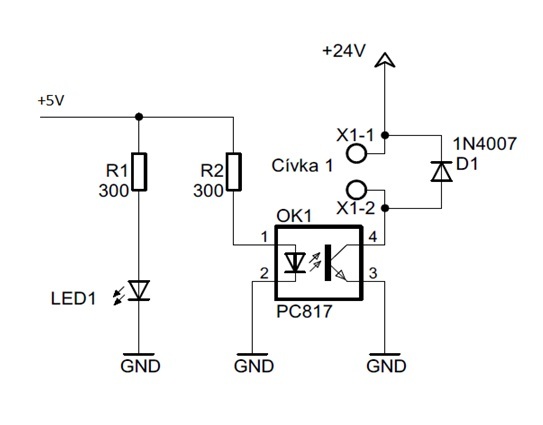

        Jak je patrné ze zadání, Xylofon je tvořený kameny (noty C1,D1,E1,F1,G1,A1,H1,C2), které je potřeba spínat v určitých okamžicích a tím udávat takt pisně. Na kameny xylofonu se hraje pomocí upravených relé, ovládané pomocí obvodu na obr.1. Princip je jednoduchý, v místě, které označujeme jako cívka 1 je připojeno modifikované relé, jehož částí je cívka s feromagnetickým jádrem(princip solenoidu). Na feromagnetickém jádru je umístěn magnet a pokud je velikost a směr proudu takový, aby vybudil dostatečné magnetické pole, uzavírající se přes magnet, dojde k vyskočení jádra s magnetem a to způsobí, že na mechanický kontakt s kamenem a je zahrán tón. Každý solenoid je ovládán na vstupu +5V, přes odpor 300ohmů se vytvoří proud, který začne procházet fotodiodou v optočlenu. Ta způsobí, že jejím vyzářením sepne fototranzistor, který sepne 24V ovládací obvod cívek, což vyvolá vyskočení jádra a zahrání tónu. Takto ovládaných cívek je zde 8 (každá pro jeden tón), ty jsou připojeny na PORTA a postupně spínány, což je vidět v programu. U cívky je paralelně zapojena demagnetizační dioda, přes kterou je vedena zbývající energie cívky po jejím odpojení od vodiče GND.


Obr. 1: Ovládací schéma xylofonu

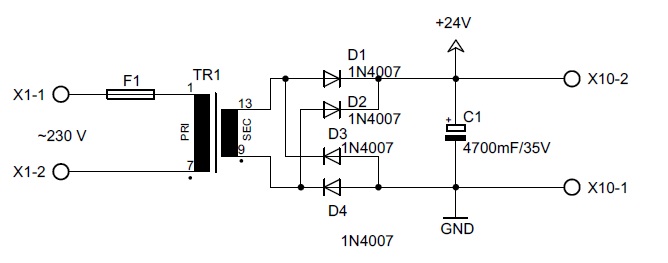

        Cívky jsou napájeny stejnosměrným napětím 24V, je potřeba vytvořit transformátor z ~230V/=24V s usměrňovačem. To ukazuje Obr. 2


Obr. 2: Transformátor s usmernovacem ~230V/=24V

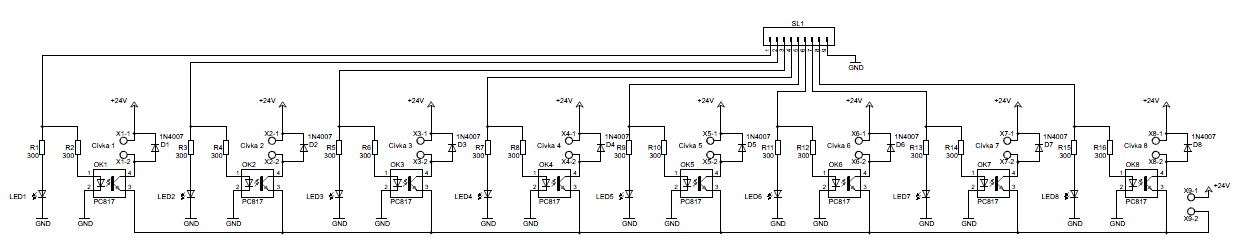

        Obr.3 ukazuje celkové schéma ovládání všech osmi kamenů xylofonu. Spínání každého kamenu je signalizováno zelenou LED diodou, která je napojena přes rezistor 300 ohmů na piny PORTu A.


Obr. 3: Kompletní ovládací schéma xylofonu

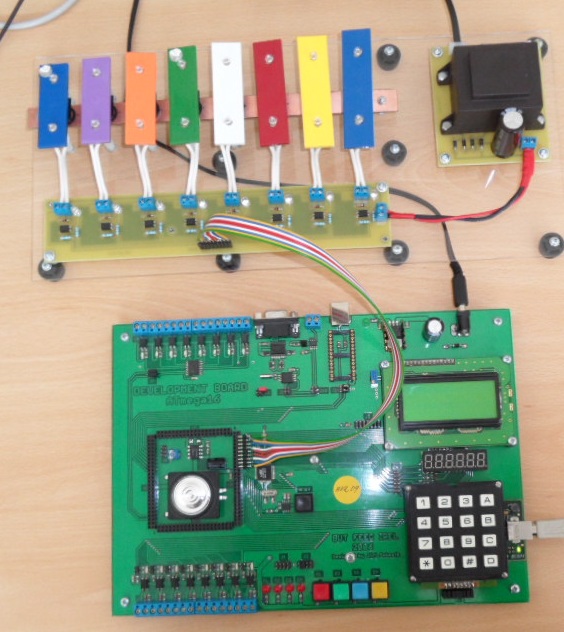

       Obr.4 ukazuje reálný výrobek xylofonu, vpravo nahoře je úmístěn transformátor s usměrňovačem pro =24V. Samotný xylofon je umístěn nahoře, pod ním je ovládací schéma z Obr. 1. Celý obvod je připojen k pinům portu A v ATMega16.


Obr. 4: Hotový výrobek - xylofon, pohled shora

Výpis programu


#include <avr/io.h>   // Knihovna vtupne/vystupni
#include <util/delay.h>   // Knihovna pro zpozdeni

///////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////
//////////////////////////////////__________PISNE__________////////////////////////////////////////////////////////////////////////////////////////////
///////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////



//_____Stupnice <->, pomalu______//

unsigned int noty[16] = {1,2,3,4,5,6,7,8,8,7,6,5,4,3,2,1};
unsigned int takt[16]={40,40,40,40,40,40,40,40,40,40,40,40,40,40,40,40};

//_____Stupnice <->, rychle______//

unsigned int  noty1[16] = {1,2,3,4,5,6,7,8,8,7,6,5,4,3,2,1};
unsigned int  takt1[16]={10,10,10,10,10,10,10,10,10,10,10,10,10,10,10,10};


//_____Utikej kaco utikej______//

unsigned int noty2[30] = {1,3,5,8,6,6,5,5,6,5,5,3,3,3,5,2,4,3,3,4,3,3,1,3,5,1,6,5,4,3};
unsigned int takt2[30]={10,10,10,20,10,10,10,10,10,10,10,10,10,10,20,10,10,10,10,10,10,10,10,10,10,20,10,20,10,20};

//______Za vodou, za vodou, za vodickou______//

unsigned int noty3[40] = { 3,5,8,5,4,3,2,4,7,6,2,4,7,6,5,4,3,5,8,5,3,5,8,5,4,3,2,4,7,6,2,4,7,6,5,4,5,5,4,3};

unsigned int takt3[40]={15,5,10,15,5,10,15,5,10,20,15,5,10,15,5,10,10,10,10,20,15,5,10,15,5,10,15,5,10,20,15,5,10,15,5,10,10,10,10,20};

//_____Ovcaci cveraci______//

unsigned int noty4[21] = {1,3,5,1,3,5,3,3,2,3,4,2,3,3,2,3,4,2,3,2,1};
unsigned int takt4[21]={20,20,20,20,20,20,10,10,10,10,20,20,10,10,10,10,20,20,20,20,40};

//_____Kocka leze dirou______//

unsigned int noty5[21] = {1,2,3,4,5,5,6,6,5,6,6,5,4,4,4,4,3,3,2,2,1};
unsigned int takt5[21]={10,10,10,10,20,20,20,20,20,20,20,20,10,10,10,10,20,20,20,20,20};

//_____Stedry vecer nastal______//

unsigned int noty6[24] = {1,3,4,3,2,1,3,5,5,4,4,6,2,4,4,3,3,5,1,3,4,3,2,1};
unsigned int takt6[24]={20,20,10,10,20,20,20,20,10,10,10,10,20,20,10,10,10,10,20,20,10,10,20,20};

       V této cásti byla definována pole not a taktu celkem pro 6 písnicek, do kterých je razena i stupnice.


///////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////
//////////////////////////////////__________TELO HLAVNIHO PROGRAMU__________///////////////////////////////////////////////////////////////////////////
///////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////
int main(void)
{
unsigned int i=0;          // Promenna ukayujici na misto v poli
unsigned int j=39;	   // Promenna definujici velikost pole
unsigned int nota=0;       // Promenna pro realizaci noty
unsigned int k=0;          // Pomocna promenna
unsigned int delay=0;      // Promenna pro realizaci taktu
unsigned int odehrane=0;   // Pocet odehranych pisni
unsigned int pocet_pis =7; // Celkovy pocet pisni


DDRA = 0b11111111;								// Nastaveni portu A na vystupni
PORTA = 0b00000000;								// Na portu A nastav log. 0

	while(1)									// Nekonecna smycka
	{

		for(k=0; k< pocet_p				// Cyklus ridici aktualni hranou pisen
		{

			for(i=0; i<j; i++)					// Cyklus ridici vycitani z poli
			{


				if(k == 0)						// Pokud je k=0 -> vyber prvni pisen
				{
					if(i == 0)					// Pokud je i=0 nastav konkretni velikost pole na prislusnou hodnotu
					{
					j=16;
					}

				nota = noty[i];					// Nota odpovydajici dane pozici v poli
				delay = takt[i];				// Takt odpovydajici dane pozici v poli
				}

				if (k == 1)						// Pokud je k=0 -> vyber druhou pisen
				{
					if(i == 0)					// Pokud je i=0 nastav konkretni velikost pole na prislusnou hodnotu
					{
					j=16;
					}

				nota = noty1[i];				// Nota odpovydajici dane pozici v poli noty1
				delay = takt1[i];				// Takt odpovydajici dane pozici v poli takt1
				}

				if (k == 2)						// Pokud je k=0 -> vyber treti pisen
				{
					if(i == 0)					// Pokud je i=0 nastav konkretni velikost pole na prislusnou hodnotu
					{
					j=30;
					}

				nota = noty2[i];				// Nota odpovydajici dane pozici v poli noty2
				delay = takt2[i];				// Takt odpovydajici dane pozici v poli takt2
				}

				if (k == 3)						// Pokud je k=0 -> vyber ctvrta pisen
				{
					if(i == 0)					// Pokud je i=0 nastav konkretni velikost pole na prislusnou hodnotu
					{
					j=40;
					}

				nota = noty3[i];				// Nota odpovydajici dane pozici v poli noty3
				delay = takt3[i];				// Takt odpovydajici dane pozici v poli takt3
				}

				if (k == 4)						// Pokud je k=0 -> vyber pata pisen
				{
					if(i == 0)					// Pokud je i=0 nastav konkretni velikost pole na prislusnou hodnotu
					{
					j=21;
					}

				nota = noty4[i];				// Nota odpovydajici dane pozici v poli noty4
				delay = takt4[i];				// Takt odpovydajici dane pozici v poli takt4
				}

				if (k == 5)						// Pokud je k=0 -> vyber sesta pisen
				{
					if(i == 0)				// Pokud je i=0 nastav konkretni velikost pole na prislusnou hodnotu
					{
					j=21;
					}

				nota = noty5[i];				// Nota odpovydajici dane pozici v poli noty5
				delay = takt5[i];				// Takt odpovydajici dane pozici v poli takt5
				}

				if (k == 6)						// Pokud je k=0 -> vyber sedma pisen
				{
					if(i == 0)					// Pokud je i=0 nastav konkretni velikost pole na prislusnou hodnotu
					{
					j=24;
					}

				nota = noty6[i];				// Nota odpovydajici dane pozici v poli noty6
				delay = takt6[i];				// Takt odpovydajici dane pozici v poli takt6
				}


					if(nota == 0)				// Pokud nota z pole je rovna 0 nastav port tak, aby zadnou notu nehral
					{
					PORTA =	0b00000000;
					}

					if(nota == 1)				// Pokud nota z pole je rovna 1 nastav port tak, aby hral notu c1
					{
					PORTA =	0b10000000;
					}

					if(nota == 2)				// Pokud nota z pole je rovna 2 nastav port tak, aby hral notu d1
					{
					PORTA =	0b01000000;
					}

					if(nota == 3)				// Pokud nota z pole je rovna 3 nastav port tak, aby hral notu e1
					{
					PORTA =	0b00100000;
					}

					if(nota == 4)				// Pokud nota z pole je rovna 4 nastav port tak, aby hral notu f1
					{
					PORTA =	0b00010000;
					}

					if(nota == 5)				// Pokud nota z pole je rovna 5 nastav port tak, aby hral notu g1
					{
					PORTA =	0b00001000;
					}

					if(nota == 6)				// Pokud nota z pole je rovna 6 nastav port tak, aby hral notu a1
					{
					PORTA =	0b00000100;
					}

					if(nota == 7)				// Pokud nota z pole je rovna 7 nastav port tak, aby hral notu h1
					{
					PORTA =	0b00000010;
					}

					if(nota == 8)				// Pokud nota z pole je rovna 8 nastav port tak, aby hral notu c2
					{
					PORTA =	0b00000001;
					}

			_delay_ms(100);						// Doba nutna pro vybuzeni civky
			PORTA = 0b00000000;					// Na portu A nastav log. 0
			_delay_ms(delay*20);				// Zpozdeni odpovidajici prislusneho taktu
				}

			if(i>=j)							// Pokud je dohrana dana pisen, tak:
			{
			i=0;								// Nuluj promennou
			j=39;								// Nasatavi univeryalni hodnotu pole
			nota=0;								// Nulovani promenne
			odehrane++;							// Navyseni pocitadla odehratych pisni
			_delay_ms(1000);					// Zpozdeni mezi pisnemi
			}

			if (odehrane >= pocet_pis)			// Pokud jsou odehrany vsechny pisne nastav promenne pro spusteni prvni pisne
			{
			odehrane=0;							// Nuluj promennou
			}

			}

		}
}

Závěr

        V závěru nutno podotknout, že se podařilo vytvořit funkční xylofon ovládaný mikrokontrolerem. Jak je patrné z videa, není zvuk zcela ideální. To je způsobeno dvěma faktory. První je ten, že na kameny xylofonu mechanicky působíme magnetem s rovnou plochou o rozměrech 5x5 mm. Vhodnější by bylo zmenšit plochu magnetu nebo ještě vhodnější rešení je na magnet „upevnit“ zakulaceny předmět nejlépe ze dřeva. Druhým faktorem je, že u optočlenu dochází na straně tranzistoru ke vzniku nežádoucího odporu, který snižuje proud procházející cívkou a tím i silové účinky cívky. Tuto nevýhodu by bylo možné odstranit použitím tranzistoru JFET ve funkci spínače, zapojení by však přišlo o funkci galvanického oddělení.


Celý projekt v soubouru zip je možné stáhnout zde
Ukázkové video funkčního xylofonu je možné shlédnout na http://www.youtube.com/watch?v=joiR2uDrPhw&feature=youtu.be/

Použitá literatura


[1] http://www.nerdkits.com/videos/robotic_xylophone/
[2] FRÝZA,T., FEDRA Z., ŠEBESTA. J.: Mikroprocesorová technika - Laboratorní cvieení. Vývojová deska ATmega16. str. 45. Dostupné na WWW: https://krel.feec.vutbr.cz/VYUKA/M_EST/MMIA/Texty/bmpt_laboratore.pdf
