Měření spotřeby elektrické energie - projek MMIA
Lukáš Michalík, UREL, FEEC, VUT Brno
xmicha40
feec.vutbr.cz
Obsah:
- Úvod
- Realizace
- Závěr
- Downloads
- Literatura
Projekt se zaměřuje na využití obvodů firmy Analog Devices pro měření spotřeby elektrické energie. V projektu
jsou využity obvody ADE7755 a ADE7953. Tyto obvody jsou určeny pro přímé měření elektrického výkonu. Obvod ADE7755 převádí
naměřené hodnoty výkonu do frekvenční modulace obdélníkového signálu. Obvod ADE7953 poskytuje naměřené hodnoty pomocí rozhraní
SPI, I2C, URAT. V tomto projektu je řešeno zachycení frekvenční modulace pomocí Input Capture v případě obvodu ADE7755 a komunikace pomocí
SPI v případě obvodu ADE7953. Řízení celého projektu je řešeno pomocí vývojového kitu STM32F4discovery.
Projekt je složen ze tří částí. První částí je napájení měřicích obvodů. Jelikož se jedná o měření síťového napětí a
proudu je nasnadě, aby bylo celé zapojení napájeno přímo ze síťového napětí. K tomu slouží velice jednoduchý obvod se schématem obr č.1.
Tento obvod dokáže napájet 5V popřípadě 3,3V jednoduché zapojení malého příkonu. Jedná se o velice měkký zdroj!

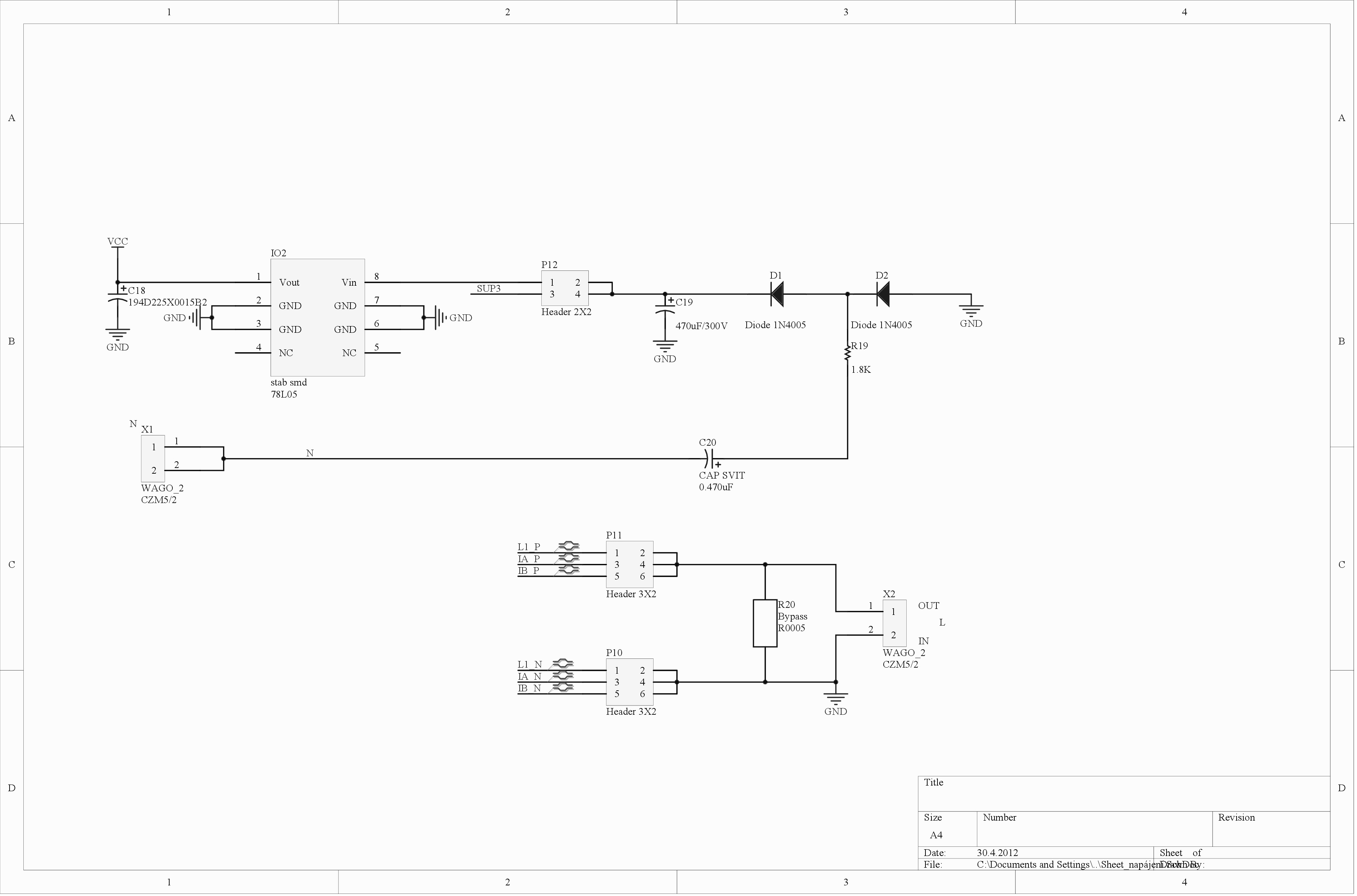

Obr.č.1 Napájecí obvod
Druhou částí projektu je obvod ADE7755. Zapojení tohoto obvodu je zobrazeno na obr.č.2. Kvůli napájení přímo ze síťového napětí je nutno výstupní
piny obvodu oddělit pomocí optočlenů. V zapojení jsou použity optočleny PC817C. Tyto optočleny plní svou funkci, ale bylo by vhodné je nahradit
rychlejšími prvky. Pin periferie InputCapture vývojového kitu STM32F4discovery je připojen na kolektor tranzistoru optočlenu a přes odpor na napájecí napětí.
Emitor tranzistoru je připojen na zem. V průběhu testování bylo zjištěno, že při rozsvícení více optočlenů tohoto bloku zároveň, dochází ke značnému poklesu napětí.
Zapojení je provedeno podle doporučení výrobce.
Přiložená knihovna aktivuje IC obvodu STM32F4 a příslušné přerušení. V tomto přerušení se odečítá doba časovače a zobrazuje na displeji.

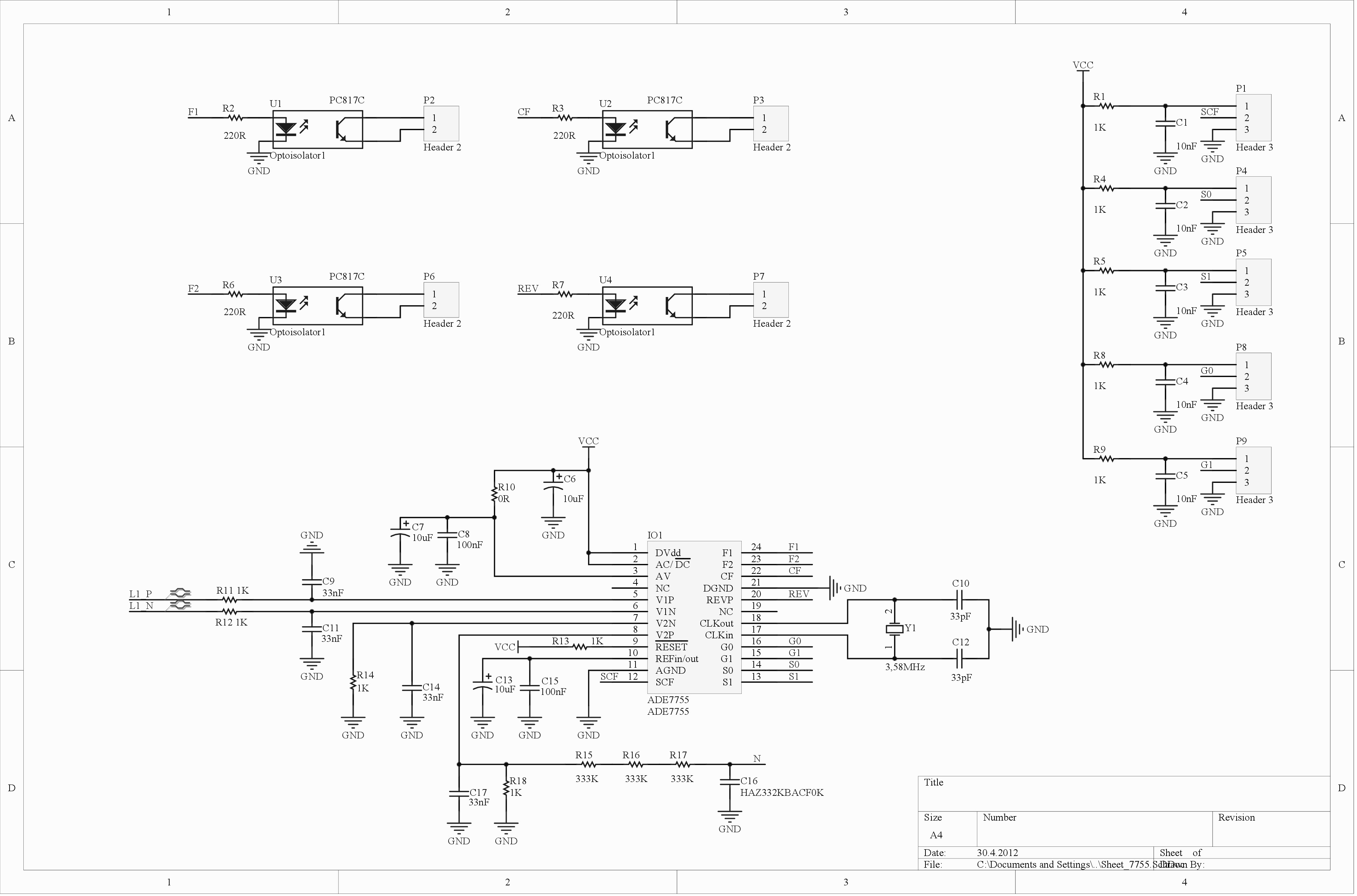

Obr.č.2 Zapojení obvodu ADE7755
V poslední části projektu je rozpracované ovládání obvodu ADE7953. V přiložené knihovně je inicializace HW SPI. Z oscoligramu obr.č.5 je patrné, že k odesílání dat směrem k obvodu ADE7953 dochází. Avšak žádná data se k řídící mu obvodu nevrací. Tato chyba nebyla v rámci projektu odhalena.

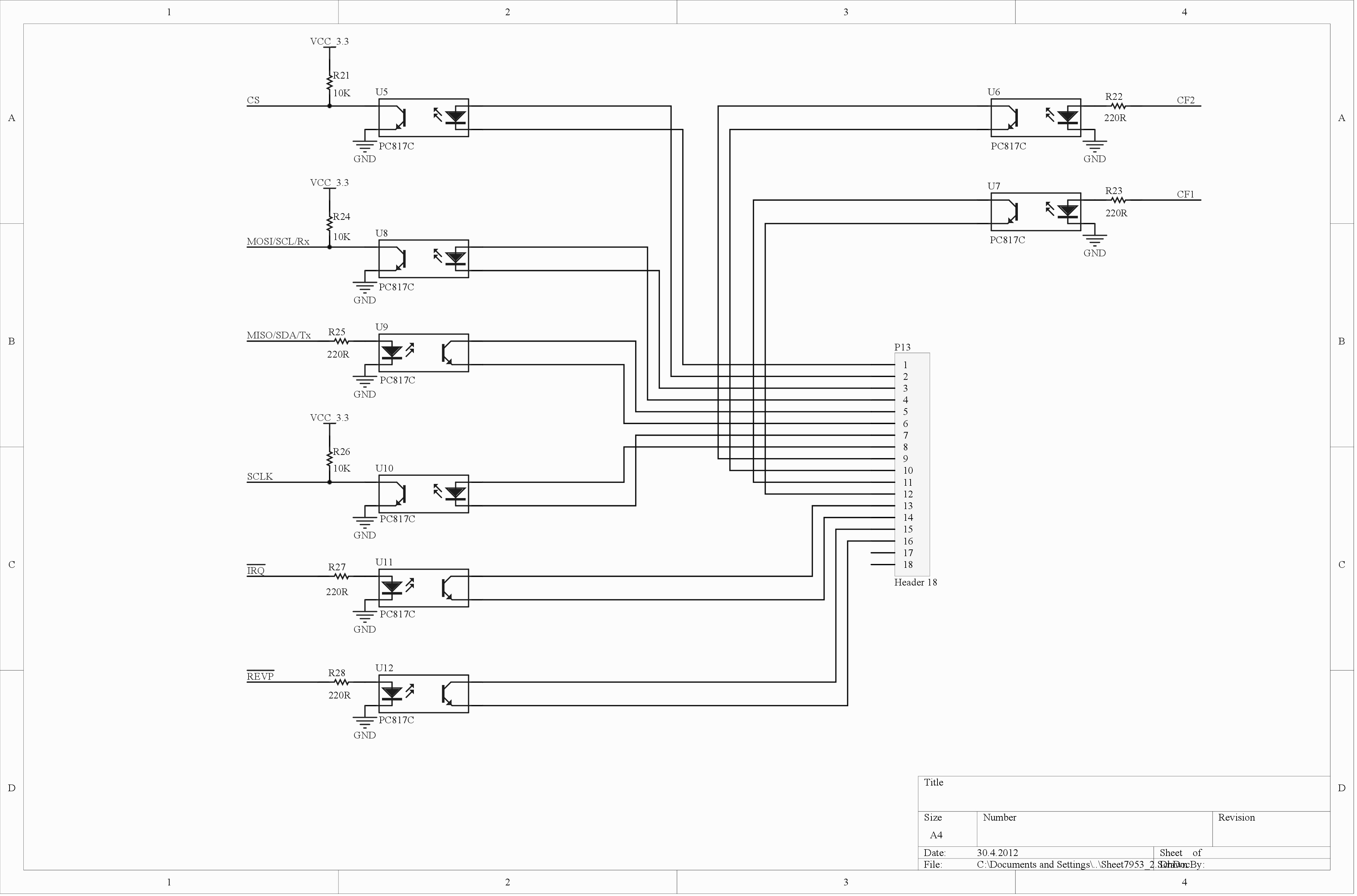

Na obrázcích č. 3 a 4 je zapojení obvodu ADE7953. Použití optočlenů PC817C vzhledem k jejich rychlosti nedoporučuji.

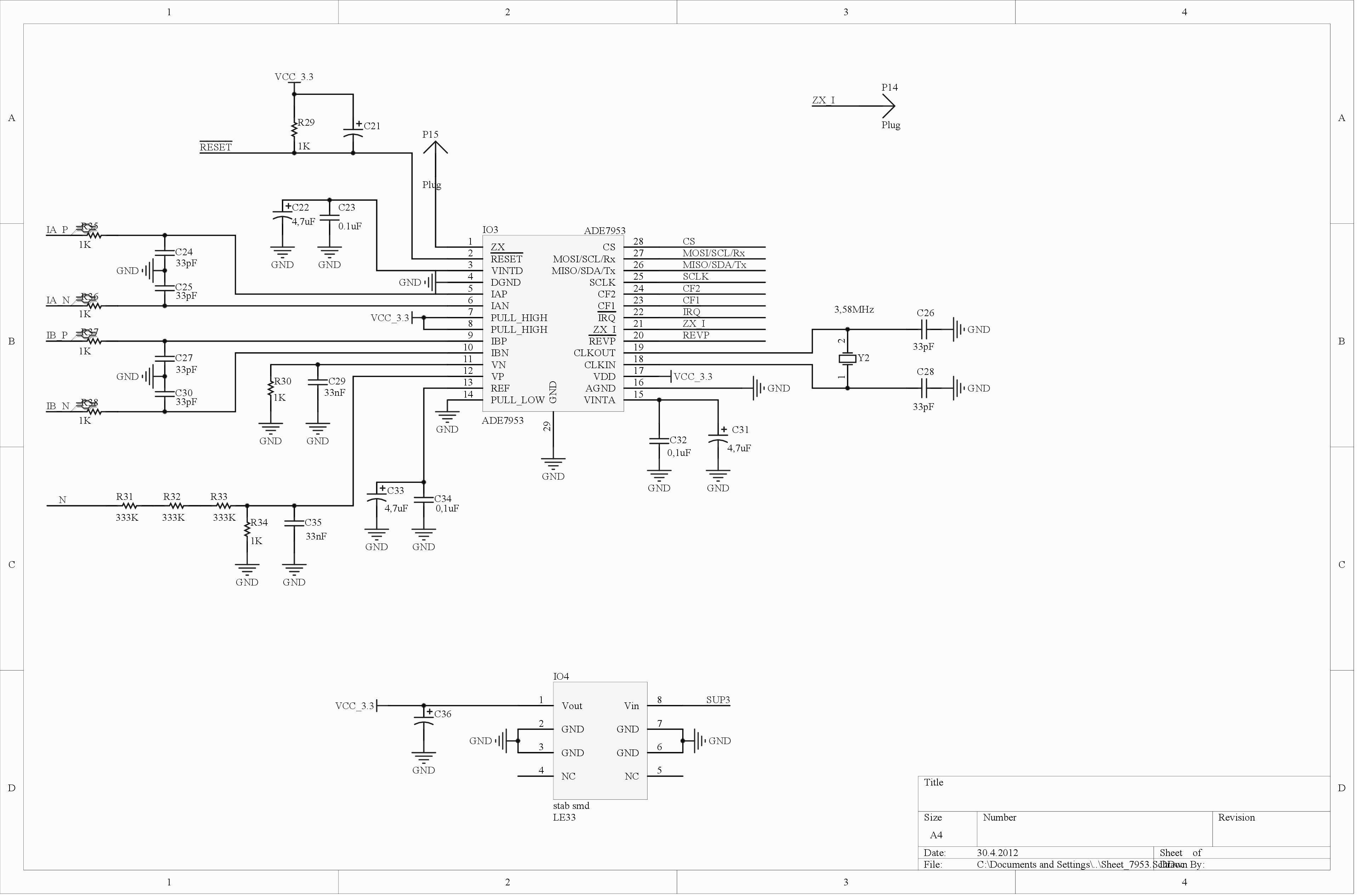

Obr.č.3 Zapojení obvodu ADE7953
Obr.č.4 Zapojení obvodu ADE7953

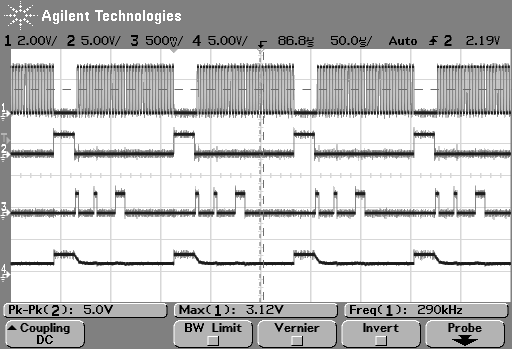

Obr.č.5 komunikace SPI
Zobrazené signály jsou v pořadí CLK, CS, MOSI, MISO.
V projektu bylo realizováno odečítání hodnoty frekvenčního výstupu obvodu ADE7755 pomocí Input Capture. Tato hodnota je zobrazována
spolu s hodnotou čítače na LCD displeji. Knihovna pro LCD display je součástí projektu. Pro komunikaci s obvodem ADE7953 bylo vybráno rozhraní SPI.
V rámci projektu se podařilo vytvořit inicializační knihovnu pro HW SPI obvodu STM32F4. Komunikovat s obvodem ADE7953 se nepodařilo. S největší pravděpodobností
jde o mechanickou závadu testovacího obvodu, která nebyla zjištěna vzhledem k typu pouzdra LGA obvodu ADE7953. Z výše uvedeného oscilogramu je patrné, že komunikace SPI ze strany testovacího kitu STM32F4 discovery je v pořádku.
Ke stažení jsou k dispozici tyto části projektu:
- main.c - hlavní soubor projektu
- DELAY.c(h) - zpožďovací smyčka
- IC_driver.c(h) - inicializace Input Capture
- LCD_driver.c(h) - knihovna pro práci s LCD displejem
- LCD_ctrl.c(h) - knihovna pro inicializaci displeje
- SPI_7953.c(h) - knihovna pro inicializaci SPI sběrnice pro obvod 7953
- 7953_driver.c(h) - knihovna pro ovládání obvodu 7953 (nedokončena)
Projekt testován v programu CrossStudio.
Balíček projektu.
Balíček dokumentace.
Části projektu se inspirují z volně dostupných examplů poskytovaných firmou STM. Balíčky jsou dostupny na jejich stránkách
