9.2 Některé pasivní obvody

Základní teorie

Odporový dělič výkonu

Slouží k širokopásmovému rozdělení výkonu do dvou větví. Daní za širokopásmovost je ztráta energie v odporech a zvýšení úrovně šumu. Obvod uveden pro srovnání, není dodán model ve WinMIDE.

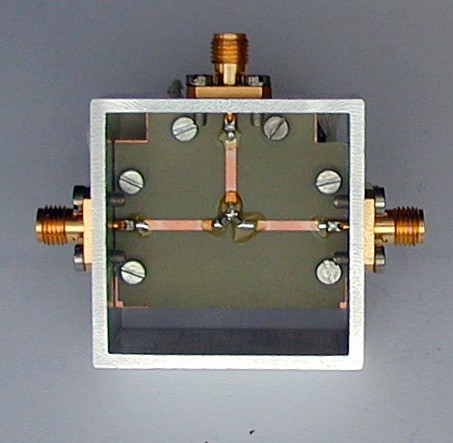

Obr. 9.2A.21 Odporový dělič výkonu.

Tento dělič výkonu je na závěr kapitoly přidán pro srovnání. Pokud jsou obvodové prvky provedeny tak, že jejich rozměry jsou podstatně menší než délka vlny, je možno i na frekvencích mikrovlnného pásma stavět "klasické" obvody. Vyobrazený obvod umožňuje rovným dílem dělit výkon z brány 1 (nahoře) do bran 2 a 3. Mezi brány jsou zapojeny miniaturní odpory SMD. Pokud návrh respektuje parazitní vlastnosti takových obvodů, lze s odpory SMD řady 0605 stavět obvody až do 12 GHz [27]. Polovina výkonu vstupující vlny se přemění v teplo v odporech. Za to je uvedený obvod (na rozdíl od ostatních obvodů popsaných v této kapitole) širokopásmový.

Provedení obvodu si můžete prohlédnout na obr. 9.2A.21.
