Základní vybavení radioklubu

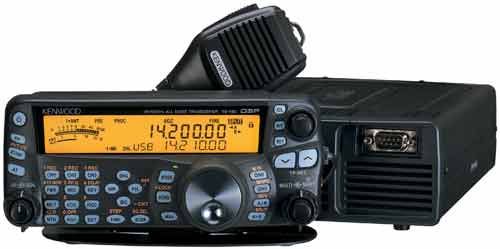

Kenwood TS-480 SAT

Kompaktní TRX pro všechna KV pásma + 50MHz s výkonem 100W. Díky oddělenému přednímu panelu zabere na stole málo místa. Cenou za to je agregace funkcí do multifunkčních tlačítek, což mírně komplikuje ovládání. Přijímač má uspokojivé parametry.

TRX je pevně instalován na klubu a používáme jej pro běžný provoz na CW, SSB a někteří členové škádlí digitální módy. Dále jde o primární rádio na všechny KV závody, pokud si některý z čelenů nepřinese lepší :D .

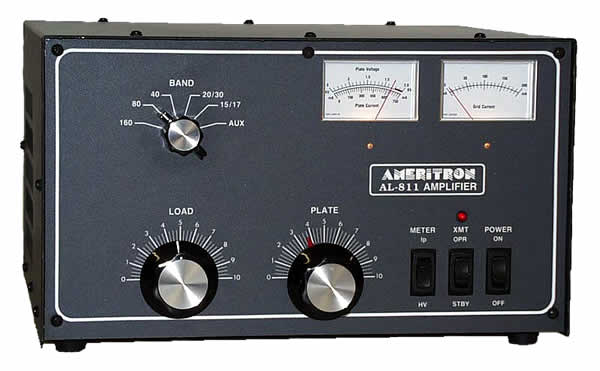

Koncový zesilovač AMERITRON AL-811XCE

Lineární zesilovač s uzemněnou mřížkou je osazen třemi triodami 811A. Rozsah pásem je 160 až 10m. Maximální udávaný výstupní výkon je 600W při buzení 75W. Pro závodní provoz nezbytnost.





Yeasu FT857

Miniaturní transciever firmy Yaesu, který zvládá KV+6m+2m+70cm pásma. Na KV jej používáme hlavně v rámci ukázkových akcí jako jsou dny otevřených dveří VUT a dále pro ukrácení večerů v kempech při zahraničních akcích. Stačí najít vhodný strom pro natažení drátové antény a může se vysílat. V roce 2004 s ním bylo dosaženo vítězství na VKV v Alpe Adria Contestu v kategorii D (5W a výška nad1600 m.n.m. ). A musím říct, že jiné rádia by se pronesla na vysílací stanoviště (Hochschwab 2277 m.n.m.) více.

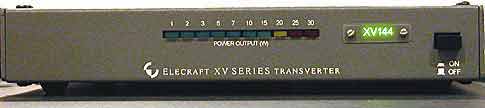

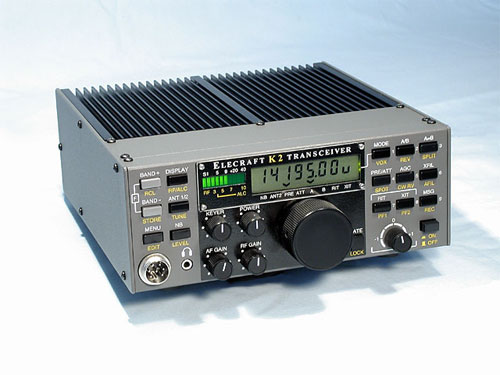

Elecraft K2 + 100W PA + Transvertor XV-144

Stavebnice firmy Elecraft patří mezi jedny z nejlepších TRXů na světě. Jednoduché ovládaní umožňuje se rychle s tímto rádiem sblížit. Existuje cela řada modulů, které lze k tomuto rádiu dokoupit nebo ubastlit.

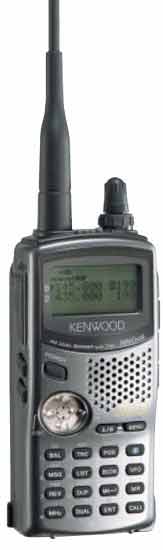

Kenwood TH-D7E G2.0 APRS

Klasická řada Kenwoodských ruček, výhoda je zabudované TNC, takže stačí mít propojovací kablík s PC a můžete packetit. Pokud vlastníte GPSku, je možno otestovat APRS. Jinak má všechny funkce klasických ruček.

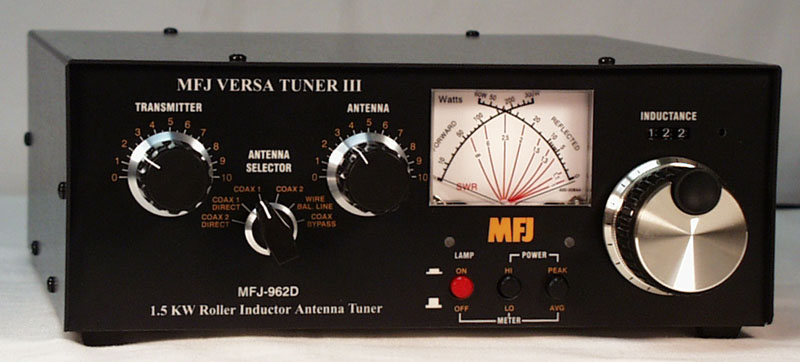

Manuální tuner MFJ-962D

Anténní tuner pro pásma 160-10m, který je trvale zapojen na KV pracovišti.

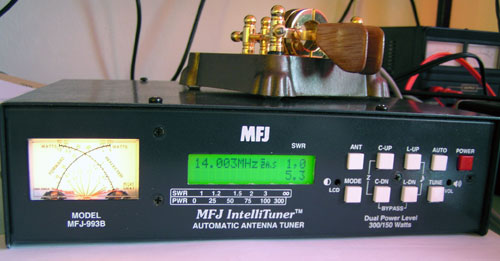

Transmatch MFJ-993B

Automatický tuner, který dovede uchovat informace o hodnotách přizpůsobovacího článku. Vhodný pro kteréhokoliv amatéra ;-), ale momentálně jej nevyužíváme.





Další radiostanice zapůjčují členové, takže se není čemu divit, pokud v éteru uslyšíte, že vysíláme na Allamat 88, TS-790A (OK2JEY) a jiné.

Antény


Směrovka TH-11DX

Mohutná směrová anténa, která se skládá z 11 elementů. Je použitelná pro KV pásma 10, 12, 15, 17 a 20m. Anténa je pevně (aspoň doufáme) nainstalována na střeše radioklubu.

18 el. Yagi (144 MHz) a 38 el. Yagi (432 MHz)

Antény firmy M2 na pásma 2m a 70cm - samozdřejmě ty nejdelší. Dvě jsou pevně nainstalovány na střeše radioklubu a dvě používáme pro závodní provoz z portable stanovišť. Na poslední akci přišla 70cm anténa o poslední díl, takže je kapánek kratší.

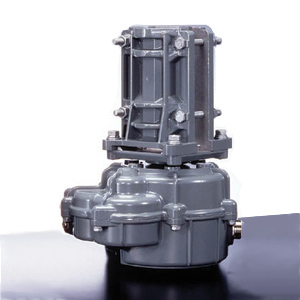

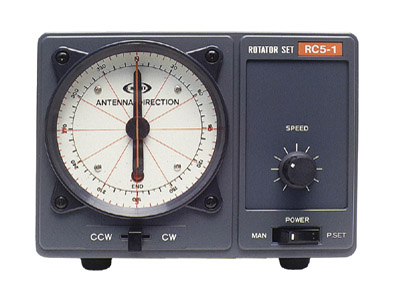

Rotátor Create RC5

Směrové antény jsou umístěny na rotátoru Create RC5, který nahradil prehistorický rotátor Sever. Jedná se celkem masivní konstrukci, ovšem za dobu provozu bylo již jednou nutné opravit defekt, kdy došlo k vylomení zubů na hlavním ozubeném kole. Náhradní jsme bez problémů zakoupili od výrobce.



Vertikál CP-6

Poměrně nízký vertikál na KV + 6 m band. Radiály jsou trapované, tak se vleze i na menší plochu. Anténa je pevně nainstalována na střeše radioklubu.

FD4-Windom

Windomka, kterou máme nataženou mezi 14 a 6 patrem panelového bloku. Bohužel dosti zarušená QRM na QTH, používáme jí hlavně na spodních bandech.

LW 45 m

Pozůstatek 80 m vstupu KV BBSky OK0PBR. Transchmatchem lze dosáhnout uspokojivých výsledku na 160 m bandu, když přes značné rušení.


Měřící technika

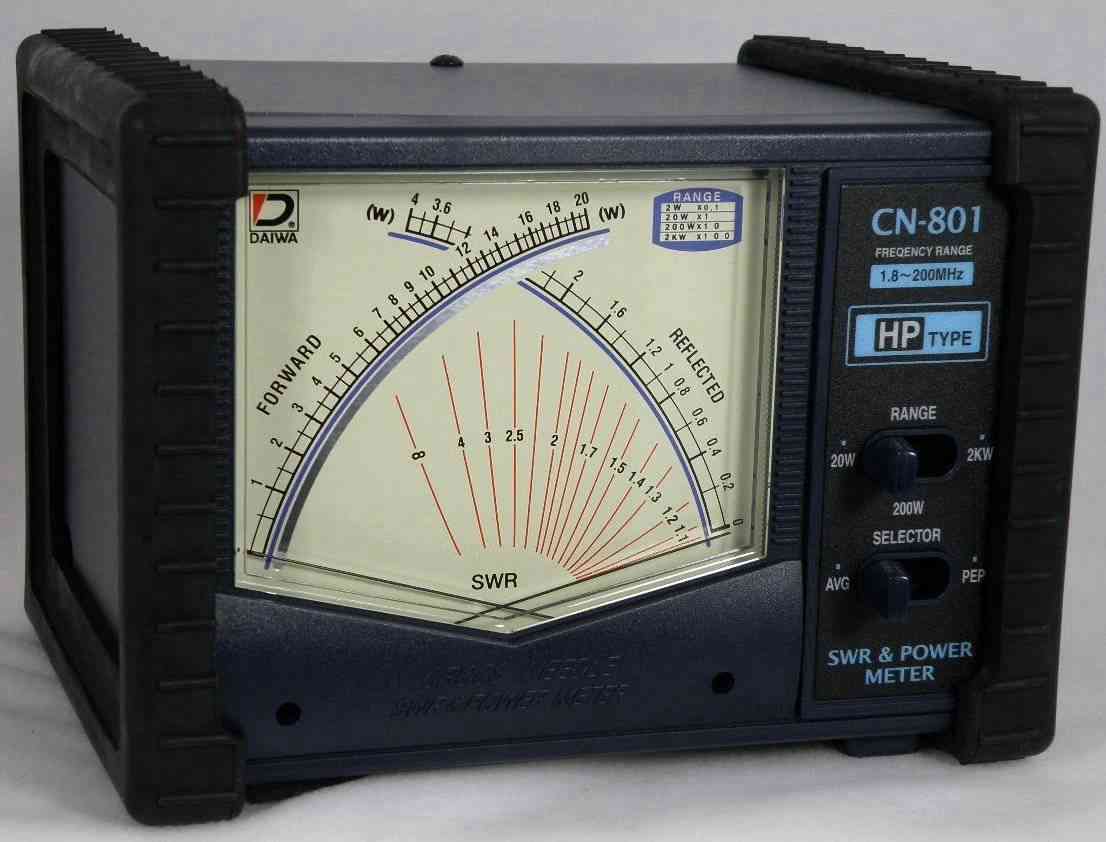

CN-801

SWR metr a PWR metr od 1,8 MHz do 200 MHz který zvládne výkon až 2 kW. Přístroj je trvale instalován na KV pracovišti.

SX-1000

SWR metr a PWR metr od 3,5 MHz do 1,3 GHz, přepínatelný mezi 30 a 300 W. Používáme jej pro ověření portable antén během závodů na pásmech 2m, 70cm a 23cm.

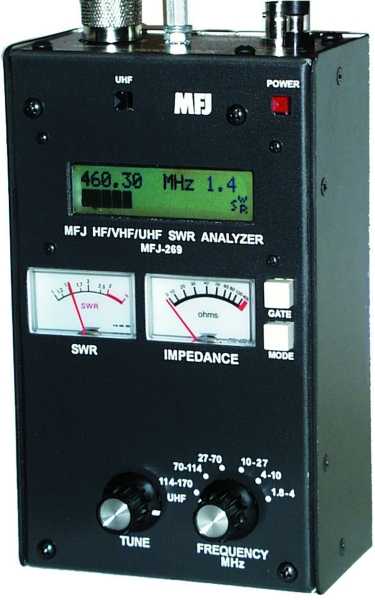

MFJ-269 vektorový analyzátor


Slezské muzeum oddělení třetihor

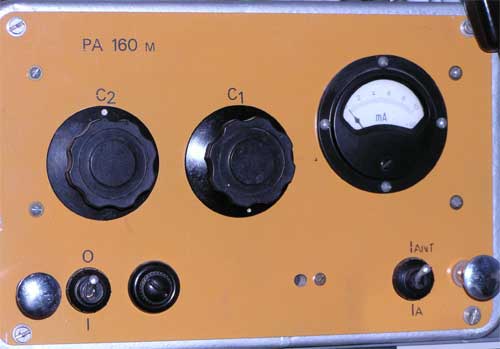

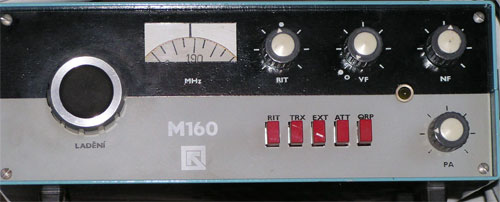

M160 + 10W PA + LW 45 m



Tento TRX firmy RADIOELEKTRONIKA s home made zesilovačem, pozůstatek Svazarmu. Bohužel v místě RK silné QRM, takže pásmo je většinou nepoužitelné. Nicméně lze udělat par pěkných spojení po Evropě.

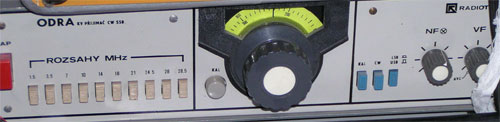

RX Odra



Přijímač opět spíše historického významu, na všechny KV pásma.

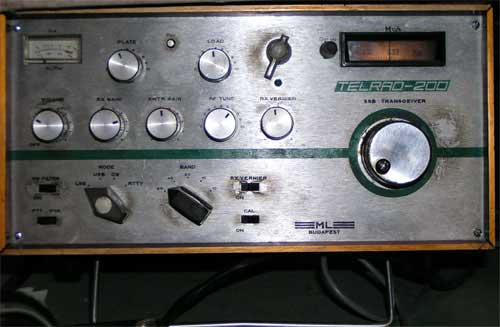

Telrad-200 + FD4 Windom


Unikátní elkový KV TRX, výroba kolem roku 1960. Vyráběl se v Maďarsku, součástky však dodávala Yaesu a Sommerkamp. Obsahuje již 2 tranzistory ! a 1 operační zesilovač. Původní výkon cca 300W, v dobách hlubokého socialismu v 70tých letech minulého století výkon snížen na cca 80 W (klíč vyššímu výkonu měl pouze VO jako koncesionář třídy A). TRX je stále funkční, nejlépe chodí v pásmu 80 m.

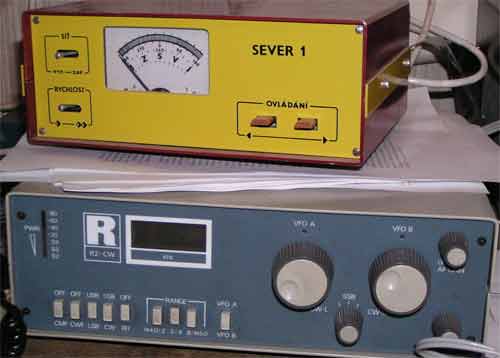

R2 CW + rotátor Sever



Opět pozůstatek z dob rozpadu Svazarmu, avšak jedno z nejlepších rádií, co bylo vůbec vyrobeno. Výkon sice 5 W, avšak běžně dělány QSO S5 a 9A přes 700 km. Stanice je svými vlastnostmi srovnatelná s MP-1000, avšak s rozšířením amatérského pásma v dnešní době již nedostačující.

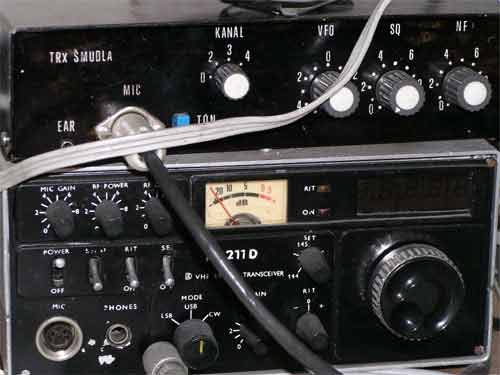

TRX Šmudla + home made SSB TRX



Radiostanice z domácí kuchyně naších členů. TRX Šmudla umožňuje převaděčový provoz v pásmu 2m modulací FM. Oba TRXy mají výkon cca 5 W.
